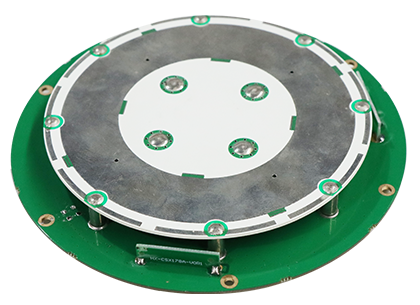

內置測量天線 HX-CSX178A

·支持 GNSS 五系統全頻段信號
·支持雙 BT 、雙 WiFi（ 2.4G/5.8G）
·采用空氣介質方案，帶寬寬，性能優
·抗干擾能力強，可承受惡劣的工作環境
·電磁兼容性好，天線尺寸小，方便產品集成
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CSX178A 是一款涵蓋 GPS、 GLONASS、 BDS、 GALILEO、 QZSS 的五系統全頻內置測量天線，并且可以兼容 WIFI、 BT 工作頻段，滿足目前測量設備多系統兼容的需求。可廣泛應用于大地測繪、海洋測量、航道測量、疏浚測量、地震監測、橋梁變形監控、山體滑坡監測、碼頭集裝箱作業等場合。
功能特性
五系統全頻
支持 GPS、 GLONASS、 BDS、 GALILEO、 QZSS ，兼容 WIFI、 BT 工作頻段
相位中心穩定
天線部分采用多饋點設計方案， 實現相位中心與幾何中心的重合，將天 線對測量誤差的影響降低到最小。
在復雜環境中進行跟蹤
天線單元具有增益高，方向圖波束寬等特點，確保天線在低仰角仍然具有較強信號的接收效果，保證在有遮擋等復雜環境下也能快速鎖定衛星，穩定的輸出 GNSS 導航信號，如樹林、建筑遮擋等。
結構高可靠性
采用空氣介質和低損耗微波板材復合結構， 將天線性能設計到最優，并且整體重量更輕， 結構更穩固， 一致性好，電氣性能更穩定可靠
強大的抗干擾性能
天線 LNA 具有出色的帶外抑制性能，可以抑制無用的電磁波信號， 避免接收機被其它無線通信系統干擾，有效降低了系統失鎖的風險，如電網、通信基站、電臺等電磁波干擾。
規格參數
天線特性
頻率范圍
GPS L1/L2/L5/L-Band
BDS B1/B2/B3
GLONASS L1/L2
GALILEO E1/E2/E5a/E5b
QZSS： L1/L2/L5/L6
BT1/WiFi1： 2.4G
BT2/WIFI2： 2.4G/5.8G
阻抗
50歐姆
極化方式
右旋圓極化
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
GNSS: 5dBi
WIFI/BT:1dBi
相位中心誤差
±2mm
低噪聲放大器指標
增益
30±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
帶內平坦度
±2dB
工作電壓
+3.3～ +12VDC
工作電流
≤45mA
差分傳輸延遲
≤5ns
結構特性
天線尺寸
Φ 115*H15.4mm
接頭形式
GNSS 接頭接頭: MMCX 母座
WIFI/BT 接頭： IPEX 1 代座子
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
